家庭別墅監控系統設計方案
一、方案概述
近年來隨著我國國民經濟的發展和國家住房制度的改革，人民生活水平不斷的提高，居住的環境也發生飛躍式的提高，人均居住面積從2-3平方米猛增至二、三十平方米，別墅也在這個良好的環境下得到猛進，成為眾多精英熱捧，也使人們的生活方式發生質的改變，然而有些別墅地處比較僻靜，別墅的安全性成為業主們主要考慮的問題，如何才能保證別墅的安全呢，這就需要在別墅內部及周圍安裝一套視頻監控系統。
閉路電視監視系統在別墅內重要的區域和場所安裝攝像機，在別墅主要路口、停車場出入口、停車場內以及別墅內視角死區等地安置充足的高解像度數字攝像機，進行密集式24小時不間斷監控，視頻資料可以進行本地存儲，也可以供業主通過網絡實時觀看。
二、設計原則
本方案設計遵循技術先進、功能齊全、性能穩定、節約成本的原則。并綜合考慮施工、維護及操作因素，并將為今后的發展、擴建、改造等因素留有擴充的余地。本系統設計內容是系統的、完整的、全面的；設計方案具有科學性、合理性、可操作性。
其具有以下原則：
1、先進性與適用性
系統的技術性能和質量指標應達到國際領先水平；同時，系統的安裝調試、軟件編程和操作使用又應簡便易行，容易掌握，適合中國國情和本項目的特點。該系統集國際上眾多先進技術于一身，體現了當前計算機控制技術與計算機網絡技術的最新發展水平，適應時代發展的要求。同時系統是面向各種管理層次使用的系統，其功能的配置以能給用戶提供舒適、安全、方便、快捷為準則，其操作應簡便易學。
2、經濟性與實用性
充分考慮用戶實際需要和信息技術發展趨勢，根據用戶現場環境，設計選用功能和適合現場情況、符合用戶要求的系統配置方案，通過嚴密、有機的組合，實現最佳的性能價格比，以便節約工程投資，同時保證系統功能實施的需求，經濟實用。
3、可靠性與安全性
系統的設計應具有較高的可靠性，在系統故障或事故造成中斷后，能確保數據的準確性、完整性和一致性，并具備迅速恢復的功能，同時系統具有一整套完成的系統管理策略，可以保證系統的運行安全。
4、開放性
以現有成熟的產品為對象設計，同時還考慮到周邊信息通信環境的現狀和技術的發展趨勢，可以消防、防盜、聚光系統實現聯動，具有RJ-45網絡通訊口，可實現遠程控制。
5、可擴充性
系統設計中考慮到今后技術的發展和使用的需要，具有更新、擴充和升級的可能。并根據今后該項目工程的實際要求擴展系統功能，同時，本方案在設計中留有冗余，以滿足今后的發展要求。
6、追求最優化的系統設備配置
在滿足用戶對功能、質量、性能、價格和服務等各方面要求的前提下，追求最優化的系統設備配置，以盡量降低系統造價。
7、保留足夠的擴展容量
該項目設備的控制容量上保留一定的余地，以便在系統中改造新的控制點；系統中還保留與其他計算機或自動化系統連接的接口；也盡量考慮未來科學的發展和新技術的應用。
8、提高監管力度與綜合管理水平
本項目系統設備控制需要高效率、準確及可靠。本系統通過中央控制系統對各子系統運行情況進行綜合監控，時時動態撐握監視及報警情況。閉路電視監控大大減少勞動強度，減少設備運行維護人員；另外，系統的綜合統籌管理可使設備按最優組合運行，在最佳情況下運行，既可節能，又可大大減少設備損耗，減少設備維修費用，從而提高監管力度與綜合管理水平。
四、設計方案
本著系統既要先進、實用、成熟、可靠，又要做到系統開放性、可擴展性好，兼顧投資合理、效益最佳的目的。閉路電視監控對現場設備進行集中監視、控制和管理，使這些設備得以安全、可靠、高效地運行，最大限度地發揮智能管理的作用，創造安全、健康、舒適宜人和能提高工作效率的優良環境，節約能源，并減少維護人員。
本項目根據家庭式別墅的特點，為了不影響整體的裝修效果，安裝美觀漂亮，設計所有的監控點全部采用網絡攝像機，主要監看別墅的周邊和主要出入口等位置。本套方案主要分為以下幾個部分：
視頻采集部分：

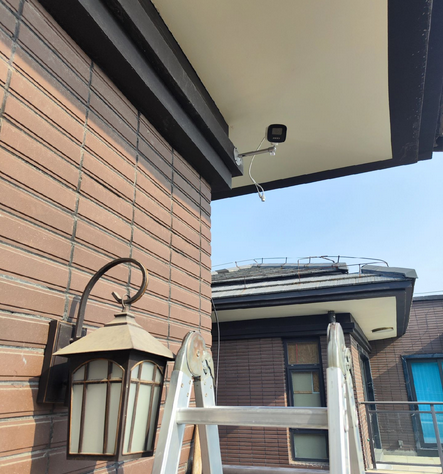

本套監控系統設計安裝5個監控點，分別監看別墅的主要出入口和別墅四周，全部采用網絡攝像機，其中門口選用百萬像素半球攝像機，吸頂安裝，美觀大方，自帶12米紅外燈，當光線比較暗的時候，自動啟動紅外燈進行補光，可以實現24小時日夜監控，記錄下出入別墅的人員情況。
另外在別墅的四周分別安裝4個200萬像素的網絡高速球，可360度連續旋轉，水平控制速度0.1?-250?/秒,垂直控制速度0.1?-150?/秒，內置超低照度一體化變焦攝像機，金屬外殼，防塵、防水，IP等級達到66，可以直接用于室外安裝，24小時全天候監控。
所有的網絡攝像機均自帶標準的RJ45的網絡接口，可以直接將采集到的視頻信號轉換為數字信號，通過網絡傳輸到監控存儲及控制設備。
視頻傳輸部分
由于前段采用的都是網絡攝像機，傳輸通過現有的別墅局域網絡就可以，不需要另外布線，由于路數比較少，網絡采用百兆的帶寬就可以了。前段設備的供電采用就近取電方式，通過配套的電源適配器給攝像機供電就可以了。
視頻信號存儲顯示部分：
在別墅的適當位置安裝一臺NVR，其自帶16個盤位，最多可以安裝16塊2T硬盤，用于所有視頻信號的存儲，全部視頻圖像按最佳格式存儲的話，可以存儲40天以上，磁盤存滿后，可以自動覆蓋，無需人為干預。如果降低碼流或采用報警錄像的方式，那存儲的是會更長一些。磁盤支持熱插拔，采取硬RAID方式，支持RAID
5，即使磁盤損壞，也能保證視頻資料的完整，不會丟失數據。
用戶通過筆記本在家或外地，通過授權后，可以隨時訪問前端的視頻圖像或回放錄像資料，方便快捷，當發現有問題的圖像時，可以隨時導出，永久保存。
